SHAPE成孔質量檢測儀

SHAPE成孔質量檢測儀

HAPE是用于深基礎質量控制的一款經濟實用設備，可測量鉆孔樁、地下連續墻、條形基礎等的開挖尺寸和垂直度。鉆孔樁鉆孔很少做到理想圓柱形，孔形不規則可能會對承載力等造成不同程度的影響。SHAPE可以將鉆孔樁成孔和其他深基礎開挖的情況，繪制成一個三維輪廓，在澆筑混凝土之前，將孔徑，孔垂直度等參數，以圖形的方式呈現出來。

產品特點:
1）可快速連接旋挖鉆機鉆桿，也可使用絞車作為提升系統；
2）多通道超聲波掃描；
3）自動計算孔徑，樁孔體積及垂直度
4）數據采集頻率約1秒/次，支持數據無線采集
5）支持4通道或8通道同時掃描
6）支持Sitelink?i技術
7）內置標定測試功能，提高測試精度
8）支持泥漿護壁孔內測試
9）內置電池
10）測試速度約30cm/秒，可提供360°、2D或3D視圖等不同形式的測試結果

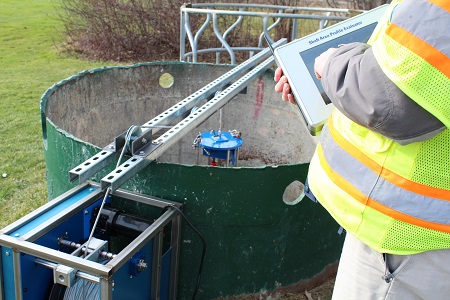

SHAPE  自提升系統
SHAPE還可選擇配合自提升系統進行測試，將自提升系統架設在孔口，可更方便快捷地進行測試，該模式不需要旋挖鉆機配合。電纜長度有125m，200m，以及350m可選，滿足您的具體需求。
