TIP熱異常樁身完整性測試儀

TIP熱異常樁身完整性測試儀

熱法樁身完整性測試-TIP（Thermal Integrity Profiler）是由美國南弗羅里達大學和Gray Muliins教授提出理論，由美國PDI樁基動力學測試公司研發生產了設備，是一種全新的灌注樁樁身完整性測試方法。TIP測試技術利用實測混凝土凝固過程中釋放的熱量來評價混凝土的澆筑質量，適用于各種混凝土基礎，如鉆孔灌注樁，大直徑螺旋樁等。

技術特點:

• 測試時間早，混凝土澆筑后48-72小時可完成測試；

• 覆蓋樁身整個截面，無盲區；

• 可計算樁身實際直徑，鋼筋籠混凝土保護層厚度；

• 三維模擬圖像呈現，形象直觀；

新的數據采集系統

• TAG數據發射盒是TAP數據采集盒升級版，TAG數據發射盒既可以將TAP數據采集盒里的數據收集匯總，也可以直接進行數據采集，再將數據直接發送到云端數據庫里。

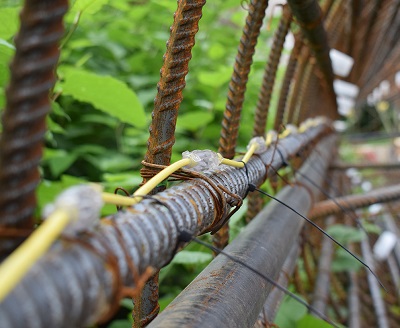

• 在澆筑混凝土前，將安裝了數字式溫度傳感器的測溫電纜綁扎到鋼筋籠上，一般情況下，每間距350mm（一英尺）綁扎1根，小直徑樁綁扎1根。每根測溫電纜連接一個TAP數據采集盒或TAG數據發射盒，TAP和TAG會在用戶設置的時間段內（通常15分鐘）自動采集數據。

• 在整個混凝土養護過程中所獲得的溫度數據，均可實時查看或上傳到云端數據庫，再輔以TIP測試軟件，形成樁身混凝土溫度-深度的對應關系，通過觀察峰值溫度之前溫度隨深度的變化梯度，識別有問題的區域，如縮徑、擴徑和鋼筋籠偏心，來評估樁身完整性。

TIP安裝TAG數據發射盒的優勢
1）通過云數據庫發送實時采集數據；
2）工程師、設計師及工程承包商可在任意地點對采集數據進行實時查看；
3）有助于避免人為操作失誤產生的錯誤；

符合技術規范:
 ◆《混凝土深基礎熱異常檢測標準方法》-ASTM D7949
