A1040 MIRA混凝土三維超聲波成像儀

A1040 MIRA混凝土三維超聲波成像儀

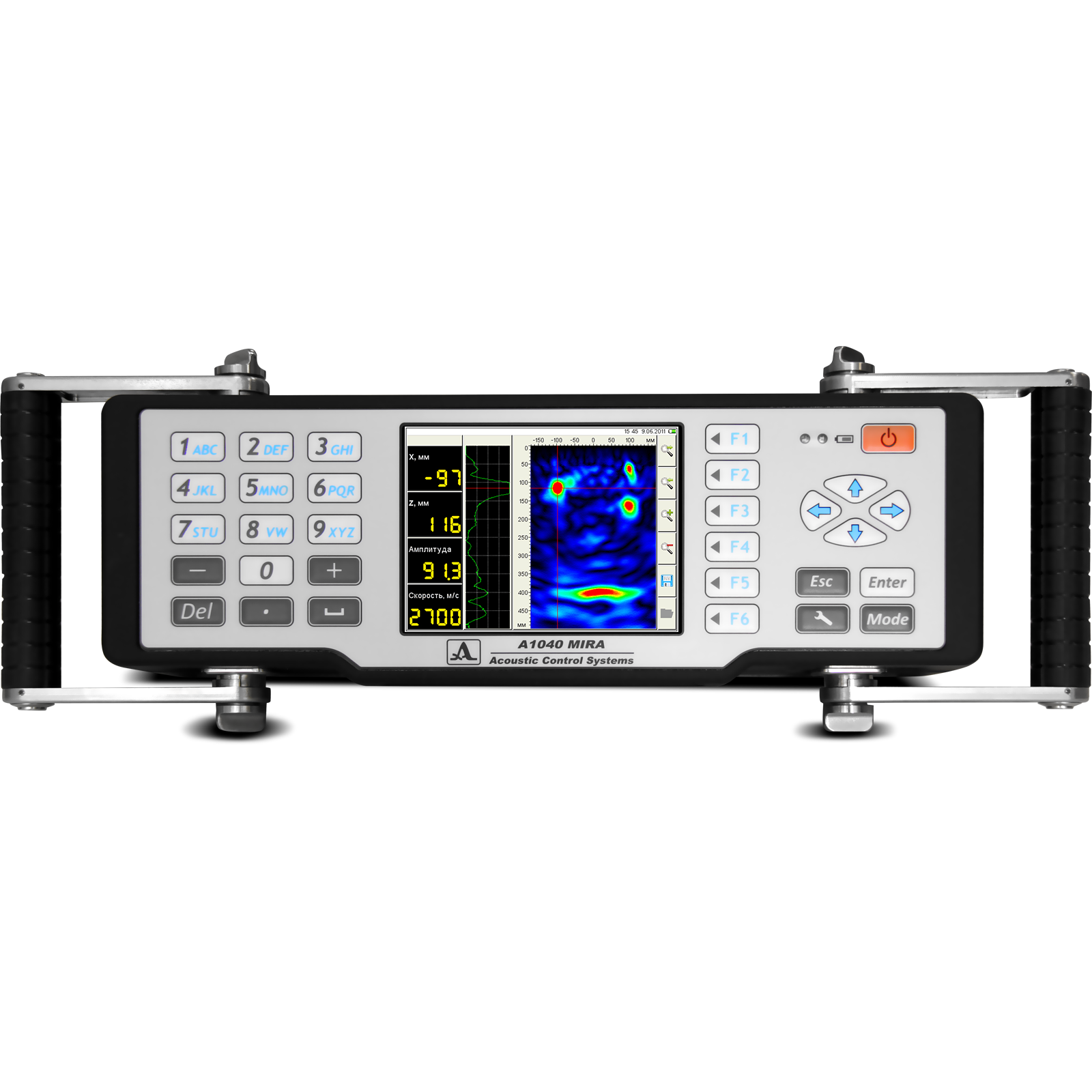

A1040 MIRA混凝土三維超聲波成像儀是一款便攜式手持超聲波成像儀，是一款顯示混凝土體內部缺陷的設備，需單邊接觸構件表面，即可清晰成像。

A1040 MIRA能對采集的數據進行層析成像處理。測量單元包含一個天線矩陣，由48個（12排，每排4個）低頻寬帶換能器組成，以干點接觸方式發射剪切波。換能器探頭覆有陶瓷，可以在粗糙表面長期工作。每個換能器配備有獨立的彈簧懸架，如此可以在不平整的表面上進行檢測。天線主頻為50kHz。

A1040 MIRA可為建筑結構完整性評估提供良好的檢測，相對于其它混凝土超聲波檢測產品，MIRA優勢明顯，可檢測厚度大的鋼筋混凝土構件，提供分辨率高的解析圖像，能夠很好地用于查找混凝土、鋼筋混凝土或自然石塊中的外來包體、孔洞、空隙、分層、充填泄露等。

A1040 MIRA對地鐵隧道的檢測，反映該設備在隧道管片脫空情況的檢測上有較好的應用。與其他超聲檢測產品相比相比，MIRA不需要進行體混凝土聲速的校準，直接通過Scan模式表面即可自動根據剪切橫波Cs速度進行波速計算，大大簡化了測試流程。

產品功能：

• 單邊接觸結構體，可以對結構內部進行成像

• 可探測的不連續體的尺寸：圓柱體缺陷——直徑大于10毫米；球體缺陷——直徑大于25毫米

• 速度快 - 每次點測耗時數秒鐘

• 易上手，使用簡單

• 輕便防震的塑料外殼

• 干點聲學接觸——檢測時無需使用耦合劑

• 天線陣列可適應不平整表面

• 處理的換能器探頭

• 對不同的缺陷具有高度的測量度和儀器靈敏度

• 自動計算超聲剪切波在測試體中的傳播速度

• 系統自帶內存以存儲數據，使用外部電腦可以B-、C-、D-Scans的切片方式對內部結構作3D成像

應用領域：

• 厚度測量

• 探測灌漿孔道中的空洞

• 分層檢測

• 探測混凝土構件中的空洞和蜂巢

• 探測隧道襯砌或路面下的空洞

• 鋼筋檢測
